Moin! Als bekennender Beleuchtungsfetischist habe mal wieder ein kleines Beleuchtungsupdate
gemacht und natürlich wieder alles in Bildern festgehalten.

Diesmal geht’s um die nicht vorhandene Beleuchtung des Aussenspiegelschalters im T23.

Ich habe etwas nachgeforscht und bin sogar bei den deutschen Avensis und Auris Modellen fündig
geworden. Der Facelift Auris (ca. ab Mitte 2009) und der Avensis T27 ab 2010 besitzen beleuchtete Aussenspiegelschalter.

Allerdings unterscheiden sich die beiden Schalter etwas.
Der Auris Schalter hat den Schriftzug „MIRROR“ und die Pfeile beleuchtet. Das „L R“ ist leider nicht beleuchtet.
Der Avensis Schalter hat sowohl die Pfeile als auch das „L R“ beleuchtet. Allerdings hat dieser keinen „MIRROR“ Schriftzug.

Man sollte natürlich sehen, dass man einen Schalter ohne Anklapptaste bekommt. Es sei denn, man rüstet sich die japanischen
„Folding Mirrors“ nach, wenn man das Glück hat, die zu bekommen!

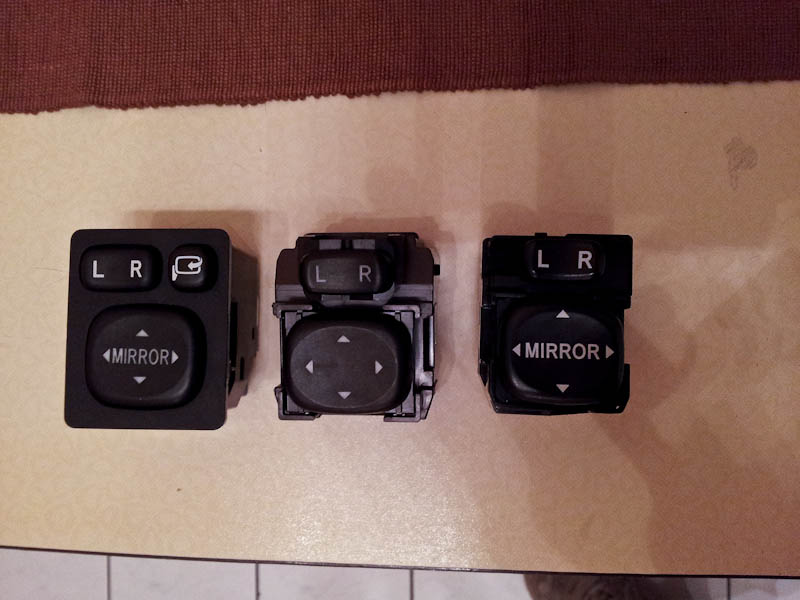

Hier die Schalter im Vergleich:



Links: Auris E15 Facelift (2009-2012)
Mitte: Avensis T27(ab 2010)
Rechts: Celica

Ich wollte erst den Avensis Schalter nehmen und dort die „MIRROR“ Taste vom Auris einsetzen,
aber die Hinterseite des Buttons ist komplett anders und passt daher nicht in den Avensis Schalter.

Ich habe mich daher für den Avensis Schalter im Original entschieden.

Hier schön zu sehen; die SMDs des Schalters:


Die Celica Schalterblende muss etwas bearbeitet werden, um den Avensis Schalter einbauen zu können!
Auf der Hinterseite muss etwas gefeilt werden, da der Avensis Schalter breiter ist:

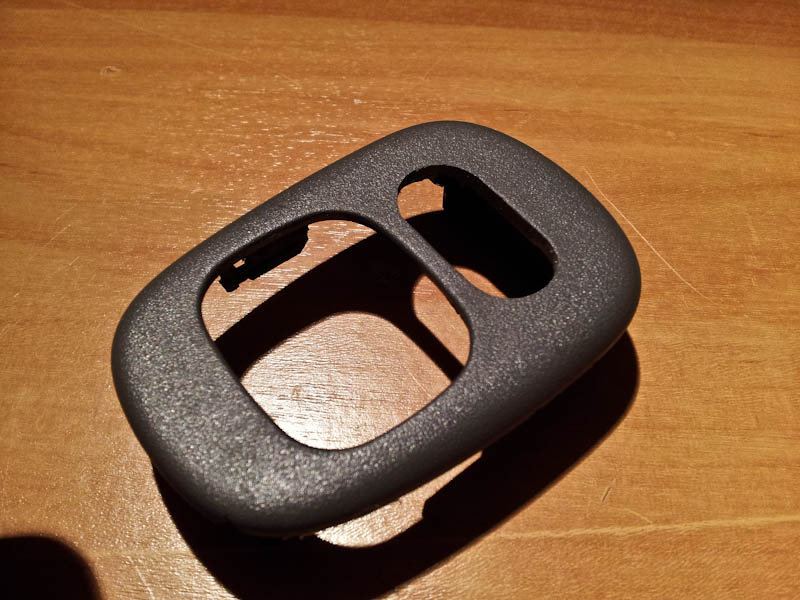

Blende original:

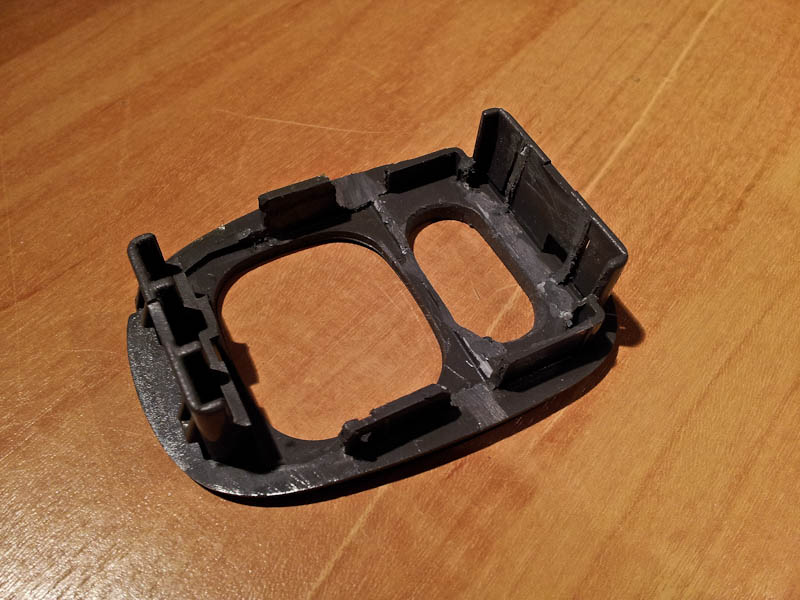

Gefeilt:


Dann muss die Aussparung für den „L R“ Button leicht verlängert werden. Nur um einige Millimeter,
damit er nicht anliegt, da der „L R“ Button etwas länger ist.


Da man die Klemmen der Blende für den Schalter entfernen muss, muss der der Schalter nun mit der
Blende verklebt werden (Leider kein Foto). Mit Heisskleber, 2-K Kleber o.ä.
Jetzt ist der Schalter prinzipiell einbaufertig.

Der Ausschnitt in der Türverkleidung muss noch massiv vergrössert werden. Und zwar bis an das
Äusserste, was die Blende noch verdecken kann:


Natürlich ist die Pinbelegung etwas anders. Diese muss geändert werden.
Die Klemmen im Stecker für den Aussenspiegel im T23 sind größer als die Klemmen des T27 Steckers.
Daher kommt man nicht drum herum, sich die kleineren Crimpbuchsen zu besorgen und selber zu crimpen;
einen ähnlichen Stecker mit passenden Pins aus einem passenden Toyota Schlachtfahrzeug abzuschneiden und
auszupinnen oder eine Alternative zu suchen (z.B. die Pins von PC-Motherboard Kabeln für HDD LED, Power, Reset, Speaker etc.
Ihr wisst bestimmt, was ich meine).

Man könnte natürlich die Einzelleitungen auch bei Toyota kaufen…der Preis für EIN Kabel mit EINER Klemme liegt
aber bei 16,90 EUR. Und man benötigt 9 Kabel!

Der Stecker für den T27 Aussenspiegelschalter ist folgender:


Teilenummer:
90980-12423
Preis ca. 5,50 EUR

Wer es wirklich wagt, die Einzelleitungen zu kaufen…es wären folgende:
Teilenummer:
82998-24290
Preis ca. 16,90 EUR pro Stück (9 Stück werden benötigt)

Hier Daten der Klemmen, falls jemand selber crimpen will:


Oder man ist kreativ und nimmt die Stecker des PC Mainboards.
Passen erstaunlich gut rein!

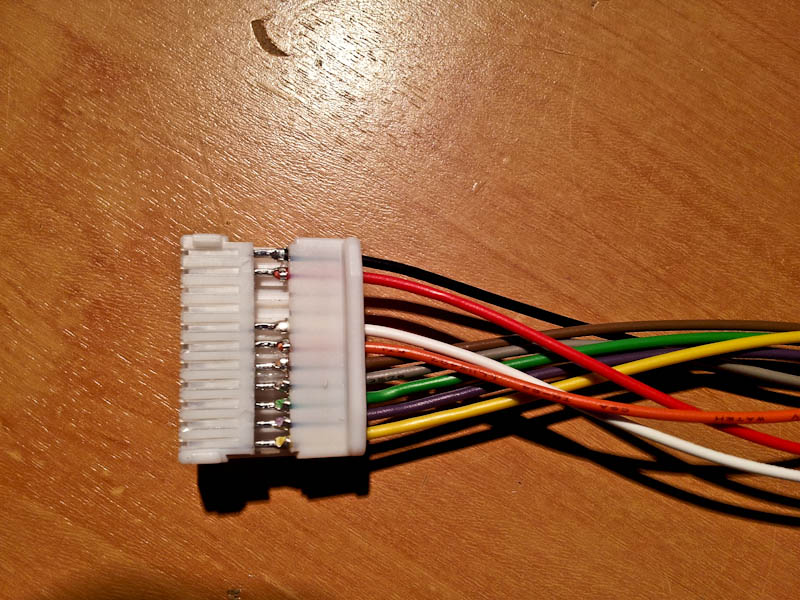

Ich habe mir Crimp Kontakte besorgt und selber gecrimpt:


Pinbelegung
Nun zum wichtigsten Teil.

Die original Belegung des Celica Steckers:

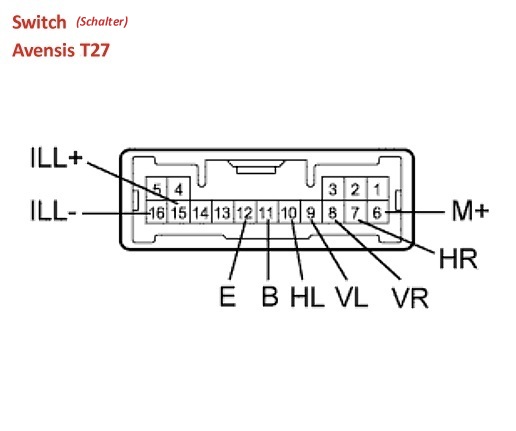

Die Belegung des Avensis Schalters:


Wie man erkennen kann, muss man nun die Klemmen so in den neuen Avensis Stecker einpinnen, das die
Bezeichnungen wieder übereinstimmen!

Hier der Pinplan:

Avensis Schalter Pin6 an-> Celica Stecker Pin6 (Rot / Weiss)
Avensis Schalter Pin7 an-> Celica Stecker Pin2 (Hellbraun / Blau)
Avensis Schalter Pin8 an-> Celica Stecker Pin3 (Grün / Schwarz)
Avensis Schalter Pin9 an-> Celica Stecker Pin4 (Braun / Gelb)
Avensis Schalter Pin10 an-> Celica Stecker Pin5 (Braun / Weiss)
Avensis Schalter Pin11 an-> Celica Stecker Pin8 (Orange) +
Avensis Schalter Pin12 an-> Celica Stecker Pin7 (Weiss / Schwarz) --

Avensis Schalter Pin15 -> Plus (+) für die Beleuchtung kann mit an Celica Stecker Pin8 (Orange)
Avensis Schalter Pin16 -> Masse (-) für die Beleuchtung kann mit an Celica Stecker Pin7 (Weiss / Schwarz)

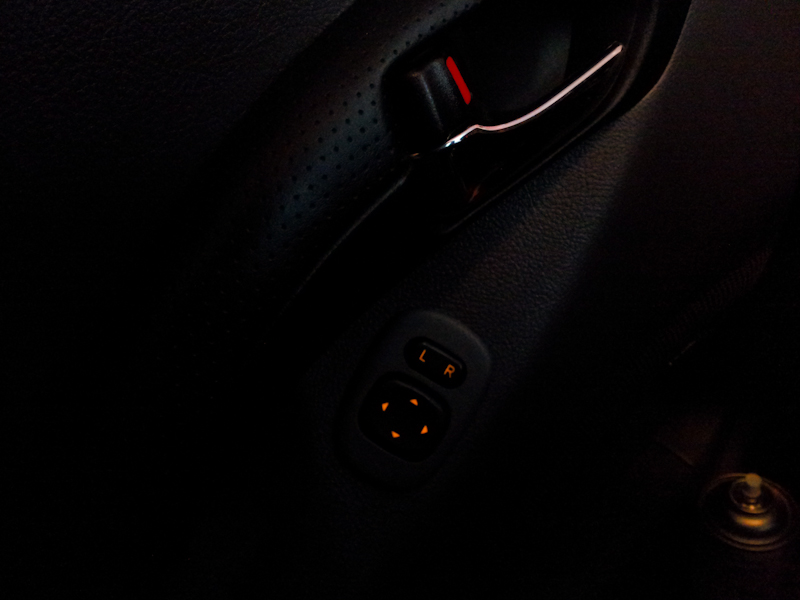

Wenn man nun alles fertig zusammen gelötet /gequetscht hat, könnt ihr den Schalter jetzt in seiner ganzen Pracht
strahlen sehen!
